產品名稱：渦街流量計
產品報價：
產品特點： 一、產品原理 RL-LUGB渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度···
免費咨詢：0517-86802259
發郵件給我們：406680577@qq.com
表1、液體與氣體(單位：m3/h)
|
通徑 （DN） |
液體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
氣體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
|

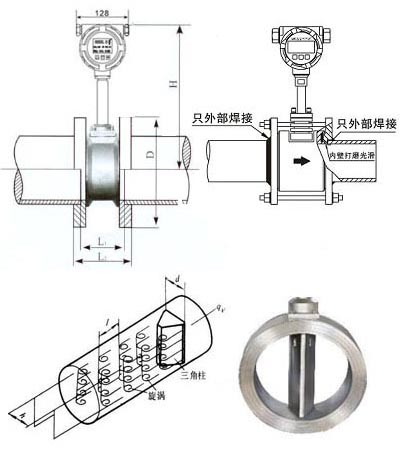

通徑 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
|
10 |
66 |
360 |
||||||||||
|
15 |
66 |
360 |
||||||||||
|
20 |
66 |
360 |
||||||||||
|
25 |
66 |
360 |
||||||||||
|
32 |
66 |
365 |
||||||||||
|
40 |
80 |
370 |
||||||||||
|
50 |
80 |
375 |
||||||||||
|
65 |
93 |
383 |
||||||||||
|
80 |
100 |
390 |
||||||||||
|
100 |
125 |
400 |
||||||||||
|
125 |
145 |
470 |
||||||||||
|
150 |
165 |
500 |
||||||||||
|
200 |
196 |
580 |
||||||||||
|
250 |
235 |
650 |
||||||||||
|
300 |
255 |
700 |
||||||||||
|
五、安裝示意圖 |
||||||||||||
|
注意事項 |
圖例 |
|||||||||||
|
1、擴管的安裝 對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
2、縮管的安裝 對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
3、彎管的安裝 如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
4、同一平面兩個彎管的安裝 如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D |
|
|||||||||||
|
5、不同平面兩個彎管的安裝 如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D |
|
|||||||||||
|
6、調節閥的安裝 如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D |
 |
|||||||||||
|
l六、產品選型表 |
||||||||||||
|
RL-LUGB |
渦街流量計 |
|||||||||||
|
口徑 （mm） |
10 |

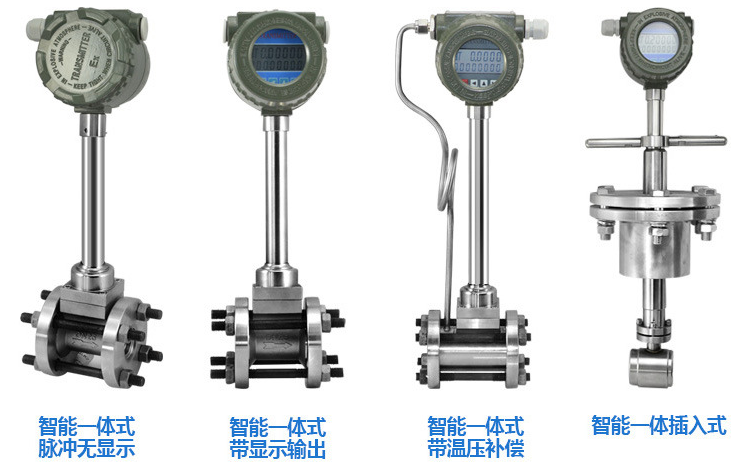

DN10~DN50 (法蘭式、卡箍式、螺紋式、對夾式） |
||||||||||
|
50 |
DN50~DN150 (對夾式、法蘭式） |
|||||||||||
|
100 |
DN100~DN300（法蘭式、對夾式） |
|||||||||||
|
300 |
DN300以上為插入式 |
|||||||||||
|
安裝方式 |
B |
對夾式 |
||||||||||
|
L |
法蘭連接式 |
|||||||||||
|
C |
插入式 |
|||||||||||
|
補償方式 |
無 |
無補償 |
||||||||||
|
BC |
溫度壓力補償 |
|||||||||||
|
W |
單溫度補償 |
|||||||||||
|
Y |
單壓力補償 |
|||||||||||
|
測量介質 |
Y |
液體 |
||||||||||
|
Q |
氣體 |
|||||||||||
|
Z |
蒸汽 |
|||||||||||
|
溫度范圍 |
T1 |
常溫型（120℃以下） |
||||||||||
|
T2 |
高溫型（250℃以下） |
|||||||||||
|
壓力等級 |
P1 |
常壓～1.6MPa |
||||||||||
|
P2 |
2.5MPa |
|||||||||||
|
P3 |
4.0MPa |
|||||||||||
|
本體材質 |
A |
碳鋼 |
||||||||||
|
B |
304不銹鋼 |
|||||||||||
|
C |
316不銹鋼 |
|||||||||||
|
供電方式 |
D |
兩線制DC24V 4～20mA |
||||||||||
|
H |
兩線制DC24V 4～20mA+HART協議 |
|||||||||||
|
C |
電池供電 |
|||||||||||
|
附加選項 |
R |
RS485 MODBUS通訊協議 |
||||||||||
|
M |
脈沖輸出 |
|||||||||||
|
B |
防爆（ExII CT6） |
|||||||||||
