插入式渦街流量計

產品名稱：插入式渦街流量計

產品報價：

產品特點： 一、產品概述 LUCB型插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定-在截面一點的速度測量法)，采用埋入壓電晶體的渦···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

插入式渦街流量計的詳細資料：

一、產品概述

LUCB型插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定-在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20毫安電流信號。

二、技術優點

1、結構簡單牢固，無可動部件，可靠性高，使用維護方便。

2、檢測元件不與介質接觸，性能穩定，使用壽命長傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。

3、輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網

4、測量范圍寬，量程比可達1:10

5、渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。

6、壓力損失小。

7、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。

8、應用范圍廣，蒸汽、氣體、液體流量均可測量。

9、插入式渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用**數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件(特別是旋渦發生體)的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度;能產生強大而穩定的渦街信號。

三、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

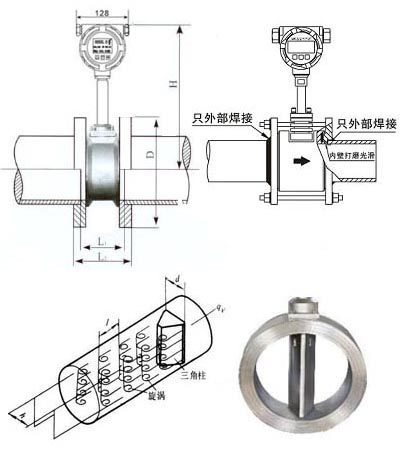

四、外形尺寸圖

通徑

（DN）

（mm）

360

365

370

375

383

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

五、安裝示意圖

注意事項

圖例

1.擴管的安裝

對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

2.縮管的安裝

對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

3.彎管的安裝

如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D

4.同一平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D

5.不同平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D

6.調節閥的安裝

如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D

l六、產品選型表

RL-LUGB

插入式渦街流量計

口徑

（mm）

DN10~DN50 (法蘭式、卡箍式、螺紋式、對夾式）

DN50~DN150 (對夾式、法蘭式）

100

DN100~DN300（法蘭式、對夾式）

300

DN300以上為插入式

安裝方式

對夾式

法蘭連接式

插入式

補償方式

無

無補償

溫度壓力補償

單溫度補償

單壓力補償

測量介質

液體

氣體

蒸汽

溫度范圍

常溫型（120℃以下）

高溫型（250℃以下）

壓力等級

常壓～1.6MPa

2.5MPa

4.0MPa

本體材質

碳鋼

304不銹鋼

316不銹鋼

供電方式

兩線制DC24V 4～20mA

兩線制DC24V 4～20mA+HART協議

電池供電

附加選項

RS485 MODBUS通訊協議

脈沖輸出

防爆（ExII CT6）
