一、磁翻板液位計的翻片對精度的影響
磁翻板液位計是通過與罐體對接的連通管與液位計形成連通器，以及磁浮子浮力原理、磁浮子與顯示面板的磁耦合原理而實現液位測量的現場實時測量儀表。磁翻板液位計的特點很鮮明，包括觀察直觀、清晰、不堵塞、不滲漏、安裝方便、抗腐蝕性、高可靠性、維修簡單等特點，非常適合于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測和控制。磁翻板液位計目前已經**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業，市場覆蓋領域非常廣。
磁翻片位于浮筒的外部，是磁翻板液位計的核心部件。當浮筒內的磁浮子隨液位升降時，浮子內的磁鋼通過磁耦合作用驅動磁翻片翻轉180°，翻片的紅白交界處即為液位的實際高度。所以，翻片是否可靠對于磁翻板液位計能否穩定可靠的工作影響極大。那么，影響磁翻板液位計翻片可靠性的因素都有哪些呢？
二、影響磁翻片因素主要有以下2點
1、翻片的結構與形狀
a、翻片的結構是由相互緊扣的兩部分，以及內部中間放有一個小磁柱組成。組成翻片的兩部件結構要求形狀一致和對稱，或組裝成翻片后整體結構的質量分布勻稱。
b、翻片的外形一般呈扁平長方狀或圓柱狀，轉動要求靈活輕便。如果翻片的結構形狀不對稱、質量分布不勻稱，出現一邊重，一邊輕的情況，這樣會導致翻片鏈不平整，呈波浪狀或歪歪斜斜，既影響產品美觀，嚴重時也會影響儀表的正常工作和液位指示。
2、翻片的材質
根據不同的工況，磁翻片可以選用不同的材質。目前市面上用來加工翻片的材料主要有鋁合金、塑料ABS、尼龍PA66材質等等。
a、鋁合金材質。與其他材質相比，鋁合金材質的質地較為輕盈，耐溫性好，通常在溫度較高的工況下使用；
b、ABS材質。這種材質的耐候性較差，在日曬雨淋的情況下，容易出現老化脆裂。但其成型性較好，由它加工的翻片多在室內常溫不受陽光長期照射的場合下使用；
c、尼龍塑料。由于尼龍塑料的耐溫性和抗老化性較好，所以一般應用在中溫或室外有陽光照射的環境中。
第三、翻片與磁柱的關系
1）越輕巧的翻片轉動的摩擦力就越小，所以為使翻片更易翻轉，在不影響翻片整體強度的前提下，翻片應盡可能輕巧；
2）翻片內的小磁柱把一片片的翻片，通過磁性相吸互鎖連成一整體，使翻片的指示更加穩定可靠。翻片的重量越大，小磁柱的磁性就要越強；翻片的重量越輕，小磁柱的磁性就可以弱些（如圖1所示）。

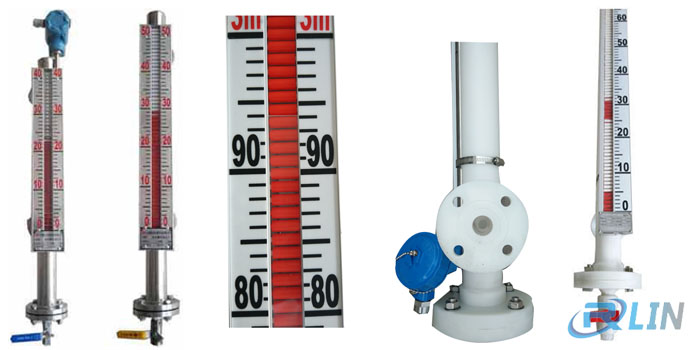

圖1
第四、解決方案指南
首先，在選定制作磁翻片的某一種強磁性材料后，會進行反復試驗。
其次，通過不斷試驗，直至確定好兩塊磁翻片的*佳間距。
翻片材料是決定磁翻板液位計精度關鍵的因素所在
