一、工作原理
雙色石英管液位計主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。它比原B49X型鍋爐雙色水位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它克服了原產品在弱自然光下必須帶電源的缺點，且它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。
二、原理結構
1、柔性管結構
該產品中UGS-A標準確型帶柔性管結構，現場可適當調節儀表的法蘭中心距和法蘭平面度，從而消除了石英管因安裝或熱脹冷縮所承受的額外應力。
2、無盲區設計
為增加觀測長度，提高液位計的性能，在設計中消除了產品的下端盲區，上端盲區也僅為100mm。
3、自密封防爆結構
液位計帶有上下兩個防爆角閥，閥內設有靈敏度很高的保險鋼珠(介質壓力≥0. 2MPa)，鋼珠可在石英管意外破裂時在內外壓差作用下自動堵住通道。防止介質外泄，有效避免意外事故地發生。
4、儀表上下閥門均裝有連接法蘭，與被測容器連接在一起構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。
5、儀表上下閥門內均裝有安全鋼球，當玻璃受意外事故斷裂時，鋼球能在容器工作壓力的作用下阻塞通道，這樣閥門便自動密封防止容器內介質繼續外流。
6、儀表下端裝有排污閥，供取樣、檢修、沖洗或排放液用圖1所示。

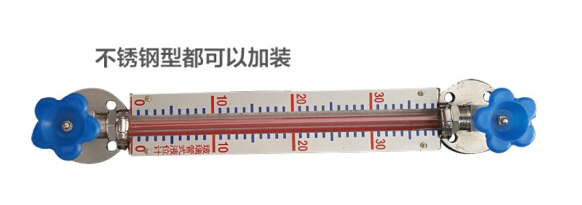

圖1
