引言
今天重點講解流量計在安裝過程中出現的一些低級錯誤以及解決方案。為了更直觀我們以案例+圖片的形式講解管道式電磁流量計安裝有什么要求。
管道式電磁流量計安裝有什么要求？
流量計的安裝要求是一定要安裝在管路的*低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前10D后5D，這樣才能保證電磁流量計的使用和對精度的要求。

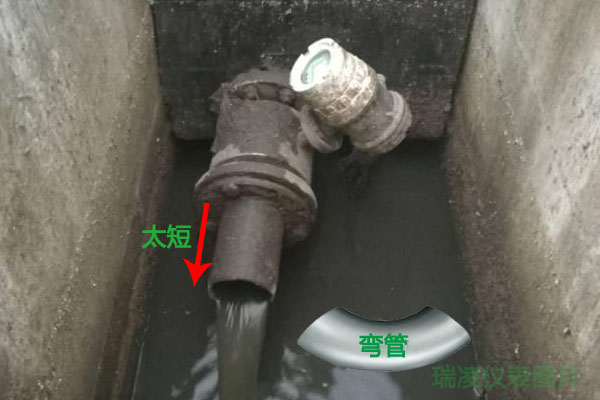

典型案例分析：某公司把電磁流量計安裝在管道垂直下水口，這是一個很嚴重的錯誤，根據重力學原理，液體從上往下流肯定不會滿管，這樣會導致電磁流量計計量失真。產生誤差。因?yàn)橐后w往下流電磁的兩個電極有時根本感應不到。所以建議把流量計安裝在管道的出水口（就是上游）這樣始終能保持滿管。
安裝建議：

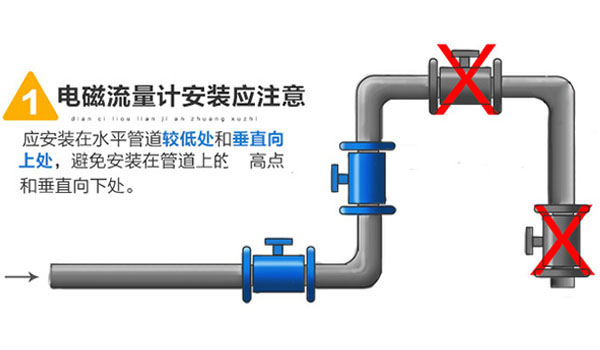

1、流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處。
2、對直管段的要求：入口/出口直管段：入口應≥10×DN；出口應≥5×DN
3、為了方便檢測流量計，*好為流量計安裝旁通道。
4、對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界強電磁場勢的干擾/傳感器應有良好的接地，接地電阻小于10歐姆.
安裝位置選擇注意點：
1、盡量避開鐵性物體及具有強電磁場的設備（如大變送器、發電機）。
2、流量計應安裝在水泵后端處，決不能在抽吸側安裝，閥門應安裝在流量計下游側。
3、應盡量安裝在干燥通風處，避免日曬雨淋。避免環境溫度高于60攝氏度和相對于濕度大于95%。
4、選擇安裝便于維修，活動方便的地方。
安裝位置圖：
結束語：
本文重點介紹了管道式電磁流量計安裝有什么要求，結合圖片分析能給大家更直觀更全面了解流量計安裝的要領，以及安裝過程中不應出現低級錯誤，好的流量計需要更好的正確安裝。
