氯氣流量計

產品名稱：氯氣流量計

產品報價：

產品特點： 一、產品概述氯氣流量計（也叫渦街流量計）主要用于工業管道介質流體的流量測量,如氯氣、氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

氯氣流量計的詳細資料：

一、產品概述

氯氣流量計（也叫渦街流量計）主要用于工業管道介質流體的流量測量,如氯氣、氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。氯氣流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。

二、技術參數

1、測量介質：氣體、液體、蒸氣

2、口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100；

3、法蘭連接式口徑選擇 100,150,200；

4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；

5、測量精度 1.0級 1.5級；

6、被測介質溫度:常溫–25℃～100℃；7.高溫–25℃～150℃ -25℃～250℃；

7、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V；

8、脈沖占空比約50%,傳輸距離為100m；

9、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

10、儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

11、材質 不銹鋼, 鋁合金；

12、電源 DC24V或鋰電池3.6V；

三、原理

氯氣流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。

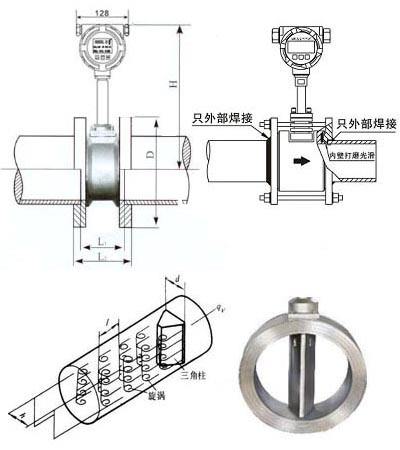

流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體，當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

f=(sr*V)/d

式中:

ｆ── 柱體側旋渦分離的頻率(Ｈｚ);

Ｖ── 柱側流速(ｍ/ｓ);

ｄ── 柱體迎流面寬度(ｍ);

Ｓr ── 斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。

四、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

五、外形尺寸圖

通徑

（DN）

（mm）

360

365

370

375

383

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

六、安裝示意圖

注意事項

圖例

1.擴管的安裝

對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

2.縮管的安裝

對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

3.彎管的安裝

如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D

4.同一平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D

5.不同平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D

6.調節閥的安裝

如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D

l七、產品選型表

RL-LUGB

氯氣流量計

口徑

（mm）

DN10~DN50 (法蘭式、卡箍式、螺紋式、對夾式）

DN50~DN150 (對夾式、法蘭式）

100

DN100~DN300（法蘭式、對夾式）

300

DN300以上為插入式

安裝方式

對夾式

法蘭連接式

插入式

補償方式

無

無補償

溫度壓力補償

單溫度補償

單壓力補償

測量介質

液體

氣體

蒸汽

溫度范圍

常溫型（120℃以下）

高溫型（250℃以下）

壓力等級

常壓～1.6MPa

2.5MPa

4.0MPa

本體材質

碳鋼

304不銹鋼

316不銹鋼

供電方式

兩線制DC24V 4～20mA

兩線制DC24V 4～20mA+HART協議

電池供電

附加選項

RS485 MODBUS通訊協議

脈沖輸出

防爆（ExII CT6）

八、安裝技巧

1、氯氣流量計屬于精密儀表，儀表應選擇安裝在干燥、通風、灰塵少的地方。

2、使用測量蒸汽的儀表，表體、管道一定要加保溫，法蘭要夾緊，不得有漏氣的地方，否則儀表很容易損壞。

3、儀表安裝好選擇在室內，遠離震動及有較強電磁干擾的地方。如在室外，可將表頭加以保護。

4、氯氣流量計前少要有10-15倍的直管段，后要有5倍以上的直管段。選擇安裝地方要便于安裝、接線、調試。

5、好有一段直管段，在安裝前先將兩片法蘭焊接好，再將儀表裝好夾緊，將管道切掉等長直管，然后將之前焊接好的整體表加以安裝。切忌不要將表夾在法蘭上焊接。
