燃氣流量計

產品名稱：燃氣流量計

產品報價：

產品特點： 一、產品概述 RL-LUGB系列燃氣流量計(也叫渦街流量計）主要用于工業管道中空氣介質流體的流量測量,燃氣流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

燃氣流量計的詳細資料：

一、產品概述

RL-LUGB系列燃氣流量計(也叫渦街流量計）主要用于工業管道中空氣介質流體的流量測量,燃氣流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。燃氣流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,可連PLC控制系統等數字系統配套使用,是一種比較理想的流量儀表。

二、技術參數

1、測量介質：氣體、液體、蒸氣；

2、口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100；

3、法蘭連接式口徑選擇 100,150,200；

4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；

5、測量精度 1.0級 1.5級；

6、被測介質溫度:常溫–25℃～100℃；7.高溫–25℃～150℃ -25℃～250℃；

7、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V；

8、脈沖占空比約50%,傳輸距離為100m；

9、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

10、儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

11、材質 不銹鋼, 鋁合金；

12、電源 DC24V或鋰電池3.6V；

三、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

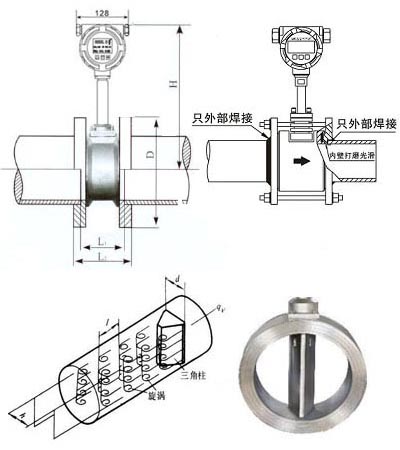

四、外形尺寸圖

通徑

（DN）

（mm）

360

365

370

375

383

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

五、安裝示意圖

注意事項

圖例

1.擴管的安裝

對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

2.縮管的安裝

對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

3.彎管的安裝

如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D

4.同一平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D

5.不同平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D

6.調節閥的安裝

如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D

l六、產品選型表

RL-LUGB

燃氣流量計

口徑

（mm）

DN10~DN50 (法蘭式、卡箍式、螺紋式、對夾式）

DN50~DN150 (對夾式、法蘭式）

100

DN100~DN300（法蘭式、對夾式）

300

DN300以上為插入式

安裝方式

對夾式

法蘭連接式

插入式

補償方式

無

無補償

溫度壓力補償

單溫度補償

單壓力補償

測量介質

液體

氣體

蒸汽

溫度范圍

常溫型（120℃以下）

高溫型（250℃以下）

壓力等級

常壓～1.6MPa

2.5MPa

4.0MPa

本體材質

碳鋼

304不銹鋼

316不銹鋼

供電方式

兩線制DC24V 4～20mA

兩線制DC24V 4～20mA+HART協議

電池供電

附加選項

RS485 MODBUS通訊協議

脈沖輸出

防爆（ExII CT6）

七、安裝注意的要領

1、合理選擇安裝場所和環境

避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN

4、管道采取減振動措施

傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5．在水平管道上安裝是流量傳感器*常用的安裝方式。

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

6．傳感器在垂直管道的安裝

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

7、傳感器在水平管道的側裝

無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許*好采用側裝，這樣流體的溫度對放大器的影響較小。

8．傳感器在水平管道的倒裝

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9．傳感器在有保溫層管道上的安裝

測量高溫蒸汽時，保溫層*多不能超過支架高度的三分之一。

10．測壓點和測溫點的選擇

根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
